Ultrasonografia, czyli USG, działa dzięki falom dźwiękowym o bardzo wysokiej częstotliwości, ponieważ dźwięk dobrze rozchodzi się w tkankach i może odbijać się od ich granic. Aparat wysyła krótkie impulsy ultradźwięków, a następnie analizuje ich echo, aby odtworzyć obraz narządów, naczyń lub rozwijającego się płodu. To badanie jest jedną z najciekawszych metod diagnostycznych, bo pozwala „zobaczyć” wnętrze ciała bez promieniowania jonizującego i bez operacji. Choć na ekranie widzimy obraz, jego źródłem nie jest światło, lecz fizyka fal mechanicznych i bardzo szybkie obliczenia.

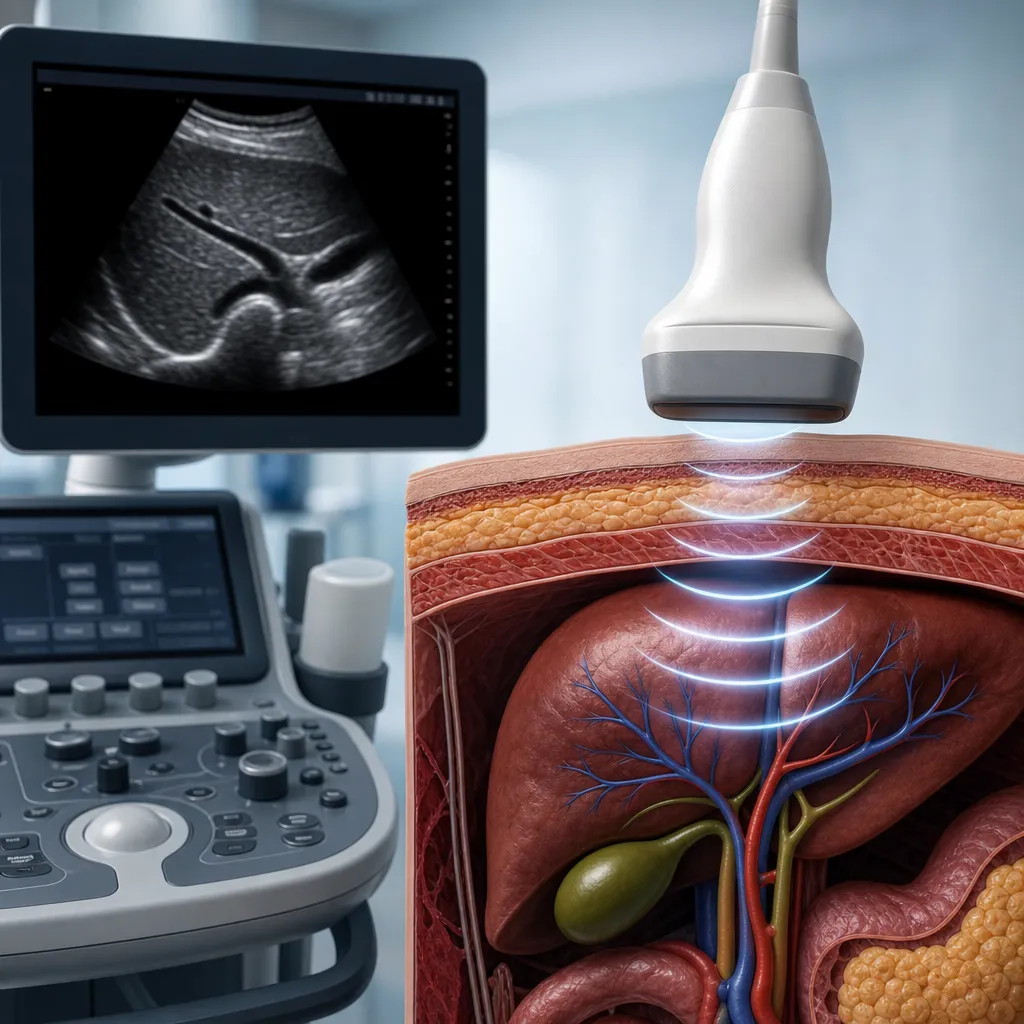

Jak działa USG i dlaczego wykorzystuje dźwięk?

USG wykorzystuje ultradźwięki, czyli fale dźwiękowe o częstotliwości wyższej niż zakres słyszalny dla człowieka. Ludzkie ucho odbiera zwykle dźwięki do około 20 kHz, natomiast w diagnostyce medycznej stosuje się najczęściej częstotliwości rzędu kilku do kilkunastu megaherców. To miliony drgań na sekundę.

Dlaczego właśnie dźwięk? Ponieważ ultradźwięki mają kilka cech idealnych dla obrazowania tkanek miękkich. Po pierwsze, przenikają przez ciało, ale nie przechodzą przez wszystkie struktury jednakowo. Po drugie, część fali odbija się na granicach między tkankami, na przykład między płynem a ścianą narządu albo między mięśniem a tkanką tłuszczową. Po trzecie, czas powrotu echa można bardzo dokładnie zmierzyć, a jego siłę przeliczyć na jasność punktu na ekranie.

W praktyce głowica USG działa jednocześnie jak nadajnik i odbiornik. Wysyła ultradźwięki do organizmu, a po ułamku milisekundy odbiera fale odbite. Komputer przetwarza te sygnały na obraz w czasie rzeczywistym. To dlatego podczas badania można obserwować ruch zastawki serca, przepływ krwi w naczyniu albo ruchy płodu.

Dźwięk jest używany także dlatego, że w odpowiednich zakresach energii jest stosunkowo bezpieczny biologicznie. Aktualna wiedza medyczna wskazuje, że diagnostyczne USG wykonywane zgodnie z przyjętymi standardami ma bardzo dobry profil bezpieczeństwa. Nie oznacza to jednak, że jest całkowicie pozbawione efektów fizycznych. Ultradźwięki mogą powodować minimalne nagrzewanie tkanek i zjawiska mechaniczne, dlatego w medycynie obowiązuje zasada używania możliwie najniższej energii przez możliwie najkrótszy czas potrzebny do uzyskania informacji diagnostycznej.

Mechanizm medyczny i fizyczny: od piezoelektryczności do obrazu

Sercem aparatu USG jest zjawisko piezoelektryczne. Niektóre kryształy lub materiały ceramiczne zmieniają kształt pod wpływem napięcia elektrycznego i odwrotnie: wytwarzają sygnał elektryczny, gdy zostaną odkształcone mechanicznie. Dzięki temu ten sam element w głowicy może zarówno wysyłać ultradźwięki, jak i odbierać echo.

Gdy operator przykłada głowicę do skóry, między nią a ciałem nakłada się żel. Jego zadanie jest bardzo ważne: usuwa warstwę powietrza. Powietrze silnie odbija ultradźwięki, więc bez żelu większość sygnału zostałaby zatrzymana już na powierzchni skóry. Dopiero po zapewnieniu dobrego kontaktu akustycznego fala może wejść do tkanek.

Ultradźwięki rozchodzą się przez organizm z prędkością zależną od rodzaju tkanki. Aparaty medyczne przyjmują średnią wartość dla tkanek miękkich, co pozwala obliczyć położenie struktur na podstawie czasu powrotu echa. Jeśli fala napotka granicę o innej impedancji akustycznej, czyli innym oporze dla rozchodzenia się dźwięku, część energii odbije się z powrotem do głowicy. Im większa różnica między tkankami, tym silniejsze odbicie.

W ten sposób powstaje obraz. Tkanki wypełnione płynem, takie jak pęcherzyk żółciowy czy prosty torbielowaty zbiornik płynu, zwykle są ciemne, bo płyn słabo odbija fale. Struktury zwarte lub bogate w kolagen, wapń czy włóknienie odbijają ultradźwięki silniej, więc wyglądają jaśniej. Kość i gaz stanowią szczególne wyzwanie, bo albo bardzo skutecznie odbijają, albo rozpraszają falę i zasłaniają to, co leży głębiej.

Dlaczego jedne narządy widać dobrze, a inne gorzej?

USG najlepiej sprawdza się w obrazowaniu tkanek miękkich. Wątroba, nerki, tarczyca, macica, jajniki, jądra, serce czy naczynia krwionośne to narządy często oceniane ultrasonograficznie. Ich budowa sprzyja przechodzeniu ultradźwięków i tworzeniu czytelnych ech.

Znacznie trudniej bada się struktury ukryte za gazem jelitowym albo za kością. Dlatego płuca wypełnione powietrzem długo uchodziły za nieprzyjazne dla USG, choć współczesna ultrasonografia płuc opiera się na analizie charakterystycznych artefaktów i ma duże znaczenie kliniczne. Mózg dorosłego człowieka jest z kolei chroniony przez kości czaszki, które utrudniają klasyczne obrazowanie ultrasonograficzne. U noworodków sytuacja jest inna, bo przez ciemiączko można oceniać struktury wewnątrzczaszkowe.

Jak częstotliwość wpływa na jakość obrazu?

To jeden z najważniejszych kompromisów w USG. Wyższa częstotliwość daje lepszą rozdzielczość, czyli bardziej szczegółowy obraz, ale płytszą penetrację. Dlatego do badania tarczycy lub powierzchownych tkanek używa się zwykle wyższych częstotliwości. Niższa częstotliwość pozwala zajrzeć głębiej, na przykład do jamy brzusznej, ale kosztem drobnych detali.

To trochę jak wybór obiektywu: można uzyskać większą dokładność z bliska albo lepszy „zasięg” w głąb ciała. Operator i rodzaj głowicy muszą być dopasowane do badanego narządu, budowy pacjenta i pytania klinicznego.

Co właściwie pokazuje ekran aparatu?

Najbardziej znany jest tryb B, czyli obraz dwuwymiarowy w skali szarości. Każdy jasny punkt odpowiada sile odbitego sygnału. Oprócz tego istnieje wiele innych trybów. W kardiologii używa się m.in. trybu M do analizowania ruchu struktur serca w czasie. W badaniach naczyń i serca bardzo ważny jest efekt Dopplera, który pozwala oceniać ruch krwi.

Jeżeli krwinki czerwone poruszają się względem głowicy, częstotliwość odbitej fali nieznacznie się zmienia. Aparat wykorzystuje tę różnicę do obliczania kierunku i prędkości przepływu. Dzięki temu można oceniać zwężenia naczyń, pracę zastawek czy przepływ w pępowinie. To przykład, jak z jednego zjawiska fizycznego powstało kilka odmiennych narzędzi diagnostycznych.

USG a organizm człowieka: które układy mają tu największe znaczenie?

Ultrasonografia nie działa dzięki aktywności biologicznej organizmu, lecz dzięki właściwościom fizycznym tkanek. Mimo to praktyczne zastosowanie dotyczy niemal wszystkich układów. W układzie krążenia bada się serce, tętnice i żyły. W układzie rozrodczym ocenia się narządy miednicy i rozwój ciąży. W układzie pokarmowym analizuje się wątrobę, pęcherzyk żółciowy, trzustkę czy śledzionę. W układzie moczowym ocenia się nerki i pęcherz.

Ważna jest też fizjologia oddechowa i krążeniowa, bo ruch oddechowy, fala tętna i przepływ krwi wpływają na obraz. W stanach chorobowych USG może uwidaczniać obrzęk tkanek, zastój żylny, płyn w jamach ciała, zmiany zapalne, guzki, kamienie, poszerzenie dróg żółciowych czy nieprawidłowości kurczliwości serca. Samo badanie nie „rozpoznaje choroby”, ale dostarcza danych, które lekarz interpretuje w kontekście objawów, badań laboratoryjnych i innych metod obrazowania.

Dlaczego USG jest tak szybkie i bezpieczne w codziennej diagnostyce?

W odróżnieniu od tomografii komputerowej USG nie używa promieniowania rentgenowskiego. Nie wymaga też zwykle transportu do dużego aparatu stacjonarnego, bo może być wykonywane przy łóżku chorego, na izbie przyjęć, w karetce, na sali operacyjnej czy w poradni. Rozwój aparatów przenośnych sprawił, że ultrasonografia stała się jednym z filarów diagnostyki przyłóżkowej.

Jej bezpieczeństwo wynika głównie z tego, że posługuje się falą mechaniczną, a nie promieniowaniem jonizującym zdolnym do bezpośredniego uszkadzania DNA. Jednak bezpieczeństwo nie oznacza dowolności. Standardy obejmują kontrolę wskaźników termicznych i mechanicznych oraz odpowiednie szkolenie osób wykonujących badanie.

Najważniejsze informacje

Fakt	Wyjaśnienie	Co mówi nauka	Ciekawostka
USG używa dźwięku, a nie światła	Głowica wysyła ultradźwięki i odbiera ich echo odbite od tkanek	To dobrze potwierdzony mechanizm fizyczny wykorzystywany od dekad w diagnostyce klinicznej	Obraz na ekranie jest w istocie mapą odbić akustycznych, a nie fotografią wnętrza ciała
Żel jest niezbędny	Usuwa warstwę powietrza między skórą a głowicą, która blokowałaby przejście fal	To podstawowa zasada akustyki medycznej i rutynowy element każdego badania	Bez żelu nawet nowoczesny aparat dawałby znacznie gorszy lub bezużyteczny obraz
Częstotliwość decyduje o kompromisie	Wyższe częstotliwości dają większą szczegółowość, niższe lepiej penetrują głębiej położone tkanki	Badania techniczne i doświadczenie kliniczne zgodnie pokazują zależność między rozdzielczością a głębokością obrazowania	Dlatego innej głowicy używa się do tarczycy, a innej do jamy brzusznej czy serca
Kość i gaz utrudniają badanie	Silnie odbijają lub rozpraszają ultradźwięki, zasłaniając głębsze struktury	To jedno z głównych ograniczeń ultrasonografii, dobrze znane w praktyce radiologicznej	Dlatego jelita pełne gazu mogą utrudnić ocenę trzustki, a czaszka dorosłego ogranicza badanie mózgu
USG może pokazywać ruch	Aparat tworzy obraz w czasie rzeczywistym, dlatego widać pracę serca i przepływ krwi	Techniki dopplerowskie mają ugruntowaną wartość w diagnostyce naczyniowej i kardiologicznej	To jedna z największych przewag USG nad niektórymi metodami statycznego obrazowania
Badanie zwykle uznaje się za bezpieczne	Nie wykorzystuje promieniowania jonizującego, ale energia ultradźwięków nie jest fizycznie zerowa	Dostępne dane i wieloletnia praktyka kliniczna wspierają bezpieczeństwo diagnostycznego USG przy stosowaniu odpowiednich standardów	W nowoczesnych aparatach kontroluje się wskaźniki związane z ogrzewaniem i efektami mechanicznymi

Wyjątki, ograniczenia i różnice między pacjentami

USG nie jest metodą idealną dla każdego narządu i każdego pacjenta. Jakość obrazu zależy od budowy ciała, obecności tkanki tłuszczowej, ilości gazu w jelitach, możliwości ułożenia ciała i współpracy podczas badania. U części osób głęboko położone struktury są trudniejsze do oceny. To nie oznacza automatycznie patologii, lecz ograniczenie techniczne.

Różnice wieku także mają znaczenie. U noworodków i niemowląt niektóre badania, na przykład przezciemiączkowe, są możliwe dzięki anatomii czaszki. U dorosłych te „okna akustyczne” zanikają. W ciąży ultrasonografia ma wyjątkową rolę, ale interpretacja zależy od wieku ciążowego, położenia płodu i jakości uzyskanego obrazu.

Ważna jest również zależność od operatora. USG jest badaniem silnie związanym z doświadczeniem osoby wykonującej i opisującej badanie. Z tego powodu wyniki mogą różnić się między ośrodkami, zwłaszcza w bardziej złożonych ocenach. W wielu sytuacjach USG jest badaniem pierwszego rzutu, ale nie ostatnim słowem diagnostyki. Gdy obraz jest niejednoznaczny, lekarze sięgają po tomografię komputerową, rezonans magnetyczny albo dodatkowe badania laboratoryjne.

Mity i nieporozumienia

• Mit: USG to rodzaj promieniowania jak RTG. Nie. USG wykorzystuje fale mechaniczne, a nie promieniowanie jonizujące.
• Mit: skoro badanie jest bezpieczne, można je wykonywać bez celu. Nieporozumienie. W medycynie badania powinny mieć uzasadnienie kliniczne, nawet jeśli ich profil bezpieczeństwa jest dobry.
• Mit: obraz z USG pokazuje wszystko. Nie. Gaz, kość i uwarunkowania anatomiczne mogą istotnie ograniczać widoczność.
• Mit: ciemny obszar na ekranie zawsze oznacza chorobę. Nie. Ciemny obraz często odpowiada po prostu płynowi lub prawidłowej strukturze o małej echogeniczności.
• Mit: USG zawsze wykryje nowotwór. To uproszczenie. Badanie może wykrywać zmiany ogniskowe, ale nie każdą i nie zawsze pozwala jednoznacznie określić ich charakter.
• Mit: 3D i 4D są bardziej „prawdziwe” niż klasyczne USG. Nie zawsze. Mogą być bardzo przydatne w wybranych sytuacjach, ale standardowy obraz 2D nadal ma podstawowe znaczenie diagnostyczne.

Jak naukowcy i lekarze odkryli oraz rozwijali ultrasonografię?

Historia USG zaczyna się od badań nad fizyką dźwięku i zjawiskiem piezoelektrycznym pod koniec XIX wieku. Później rozwój sonarów i technik wykrywania obiektów pod wodą pokazał, że fale dźwiękowe mogą służyć do „widzenia” tego, czego oko nie obejmuje. Medycyna zaadaptowała te zasady w połowie XX wieku.

Pierwsze zastosowania kliniczne były znacznie prostsze niż współczesne badania. Z czasem poprawiła się jakość kryształów piezoelektrycznych, elektroniki, przetwarzania sygnału i komputerowej rekonstrukcji obrazu. Szczególnie ważny był rozwój echokardiografii, ultrasonografii położniczej i technik dopplerowskich.

Dzisiejsza wiedza o bezpieczeństwie i skuteczności USG opiera się na wielu typach danych: badaniach laboratoryjnych dotyczących interakcji ultradźwięków z tkankami, badaniach technicznych nad parametrami aparatury, badaniach klinicznych oceniających trafność rozpoznania oraz wieloletnich obserwacjach stosowania tej metody w praktyce. W części zastosowań dostępne są przeglądy systematyczne i zalecenia towarzystw naukowych, szczególnie w kardiologii, położnictwie, radiologii i medycynie ratunkowej.

Nadal rozwijają się nowe kierunki, takie jak elastografia oceniająca sztywność tkanek czy ultrasonografia kontrastowa z użyciem mikropęcherzyków. To pokazuje, że USG nie jest jedną metodą, lecz całą rodziną technik opartych na tej samej zasadzie fizycznej.

Ciekawostki o USG

• Głowica USG wykonuje w praktyce podwójną pracę: najpierw emituje falę, a chwilę później nasłuchuje echa.
• Na ekranie nie ogląda się bezpośrednio narządu, lecz komputerowo przetworzony zapis odbić akustycznych.
• Płyn często wygląda na czarny, ponieważ prawie nie daje echa.
• Kość może tworzyć cień akustyczny, czyli obszar, za którym struktury są słabo widoczne.
• Kamienie w pęcherzyku żółciowym lub nerkach bywają dobrze widoczne właśnie dzięki temu, że silnie odbijają ultradźwięki i dają cień.
• Efekt Dopplera używany w USG opiera się na tym samym ogólnym zjawisku fizycznym, które wyjaśnia zmianę tonu syreny mijającego pojazdu.
• USG bywa wykorzystywane przyłóżkowo w intensywnej terapii i medycynie ratunkowej, gdzie liczy się każda minuta.
• Niektóre zwierzęta, na przykład nietoperze i delfiny, także „widzą dźwiękiem”, ale robią to biologicznie, a nie aparatem medycznym.

FAQ

Czy USG boli?

Zwykle nie. Badanie najczęściej wiąże się jedynie z uciskiem głowicy i chłodnym żelem. Wyjątkiem mogą być sytuacje, gdy badana okolica jest już bolesna z powodu urazu lub stanu zapalnego.

Dlaczego podczas badania trzeba używać żelu?

Żel poprawia przewodzenie ultradźwięków między głowicą a skórą. Bez niego warstwa powietrza odbijałaby znaczną część fali i pogarszała obraz.

Czy USG jest szkodliwe dla płodu?

Aktualna wiedza medyczna wskazuje, że diagnostyczne USG wykonywane zgodnie ze standardami ma dobry profil bezpieczeństwa. Jednocześnie badanie powinno być wykonywane z uzasadnieniem medycznym i odpowiednimi ustawieniami aparatu.

Dlaczego czasem lekarz nic nie widzi przez jelita?

Gaz w przewodzie pokarmowym utrudnia przechodzenie ultradźwięków i tworzy zakłócenia. To jedno z najczęstszych technicznych ograniczeń badania jamy brzusznej.

Czy USG może zastąpić tomografię albo rezonans?

Nie zawsze. To bardzo wartościowa metoda pierwszego wyboru w wielu sytuacjach, ale ma ograniczenia. W zależności od problemu klinicznego lepsze mogą być inne techniki obrazowania.

Skąd aparat „wie”, jak daleko jest narząd?

Oblicza to z czasu powrotu echa. Im dłużej fala wraca do głowicy, tym głębiej leży struktura, od której się odbiła.

Dlaczego serce tak dobrze nadaje się do USG?

Bo można obserwować je w ruchu, oceniać zastawki, kurczliwość i przepływ krwi. Ultrasonografia jest w kardiologii szczególnie cenna właśnie dlatego, że dostarcza informacji dynamicznych.

Czy obraz 3D oznacza lepszą diagnostykę w każdej sytuacji?

Nie. Techniki 3D i 4D są przydatne w wybranych zastosowaniach, ale klasyczne USG 2D pozostaje podstawą większości badań i często dostarcza najważniejszych informacji klinicznych.
