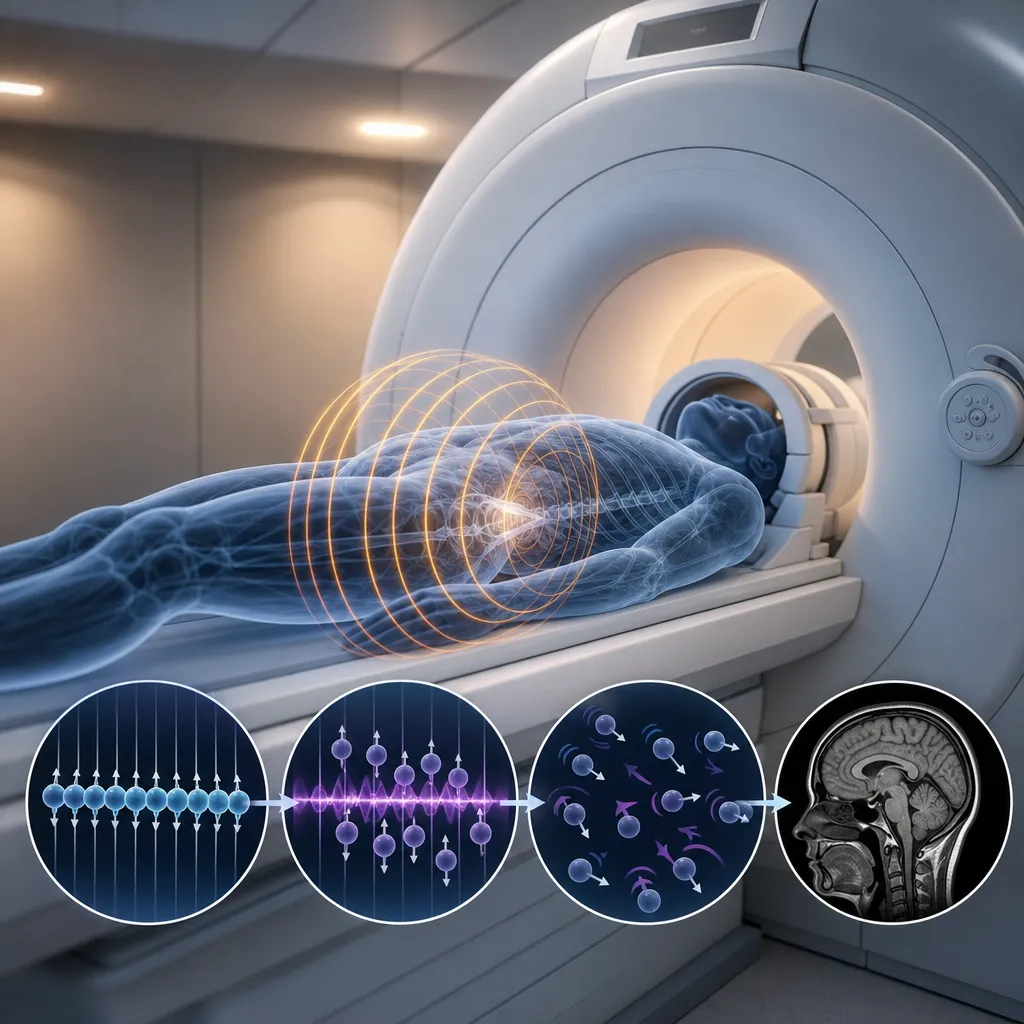

Rezonans magnetyczny działa dzięki temu, że bardzo silne pole magnetyczne i fale radiowe pozwalają „odczytać” sygnały wysyłane przez atomy wodoru obecne w tkankach ciała. To jedna z najważniejszych metod obrazowania we współczesnej medycynie, bo umożliwia uzyskanie bardzo dokładnych obrazów narządów bez użycia promieniowania jonizującego. Najczęściej kojarzy się z diagnostyką mózgu, kręgosłupa czy stawów, ale jego znaczenie sięga znacznie dalej. Choć badanie wygląda jak techniczna procedura w dużym tunelu, u jego podstaw leży precyzyjna fizyka jądrowego rezonansu magnetycznego i biologia ludzkich tkanek.

Na czym polega najważniejsza zasada działania rezonansu magnetycznego?

Najprostsza definicja jest taka: rezonans magnetyczny, czyli MRI od angielskiego magnetic resonance imaging, tworzy obraz wnętrza ciała na podstawie zachowania protonów wodoru w polu magnetycznym. W praktyce chodzi głównie o protony obecne w cząsteczkach wody i tłuszczów, a więc w substancjach bardzo obfitych w ludzkim organizmie.

W normalnych warunkach protony zachowują się chaotycznie. Gdy jednak człowiek znajdzie się w silnym polu magnetycznym aparatu MRI, część z nich ustawia się zgodnie z tym polem. Następnie aparat wysyła impuls fali radiowej, który chwilowo „wytrąca” protony z tego uporządkowania. Kiedy impuls się kończy, protony wracają do wcześniejszego stanu i podczas tego powrotu emitują własny sygnał radiowy. Komputer analizuje te sygnały i przekształca je w obraz.

To właśnie jest sedno badania: aparat nie „fotografuje” narządów w zwykły sposób, ale rejestruje fizyczną odpowiedź atomów na pole magnetyczne i impulsy radiowe. Różne tkanki zawierają inną ilość wody, tłuszczu i innych składników, dlatego ich sygnały są różne. Dzięki temu można odróżnić na obrazie na przykład istotę białą i szarą mózgu, mięśnie, więzadła, płyn mózgowo-rdzeniowy czy ogniska zapalne.

Jaki mechanizm biologiczny i medyczny stoi za tym zjawiskiem?

Rezonans magnetyczny opiera się na właściwościach jąder atomowych, przede wszystkim protonów wodoru. Proton można traktować jak mikroskopijny „magnes” z własnym momentem magnetycznym. Kiedy znajdzie się on w silnym zewnętrznym polu magnetycznym, zaczyna wykonywać ruch precesyjny, czyli obraca się w charakterystyczny sposób podobny do wirującego bączka.

Jeśli aparat wyśle falę radiową o dokładnie dobranej częstotliwości, dochodzi do zjawiska rezonansu. Protony pochłaniają energię, a po ustaniu impulsu oddają ją do otoczenia. Ten powrót opisują dwa podstawowe czasy relaksacji: T1 i T2. To kluczowe pojęcia w rezonansie magnetycznym.

• Relaksacja T1 opisuje, jak szybko protony odzyskują ustawienie zgodne z polem magnetycznym.
• Relaksacja T2 opisuje, jak szybko zanika zgodność faz między protonami po impulsie radiowym.

Różne tkanki mają różne czasy T1 i T2, bo różnią się zawartością wody, tłuszczu, białek i strukturą mikroskopową. Dzięki temu można „ustawić” aparat tak, by szczególnie dobrze uwidocznił określone cechy tkanek. Właśnie dlatego rezonans magnetyczny jest tak użyteczny w neurologii, ortopedii, onkologii czy kardiologii.

Z biologicznego punktu widzenia MRI nie pokazuje tylko anatomii. Niektóre jego odmiany pozwalają oceniać także funkcję narządów, przepływ krwi, dyfuzję wody w tkankach, a pośrednio nawet aktywność mózgu. To ważna różnica między zdrową fizjologią a chorobą: uszkodzona, obrzęknięta, niedokrwiona albo nacieczona nowotworowo tkanka często daje inny sygnał niż tkanka prawidłowa.

Dlaczego wodór jest tak ważny w MRI?

Wodór jest idealnym „bohaterem” rezonansu magnetycznego z dwóch powodów. Po pierwsze, jest bardzo obfity w ludzkim ciele, ponieważ organizm w dużej części składa się z wody, a także z tłuszczów i związków organicznych zawierających wodór. Po drugie, proton wodoru daje silny i stosunkowo łatwy do wykrycia sygnał.

Gdyby ludzkie ciało nie zawierało tak dużo wody, MRI byłby znacznie mniej praktyczny. To właśnie różnice w rozmieszczeniu i otoczeniu atomów wodoru umożliwiają uzyskanie kontrastu pomiędzy tkankami. Mózg, wątroba, mięśnie, chrząstka i płyny ustrojowe mają odmienny „podpis” sygnałowy.

Co oznaczają sekwencje T1, T2 i inne ustawienia badania?

W obrazowaniu metodą rezonansu magnetycznego nie istnieje jeden uniwersalny obraz. Radiolog i technik wybierają tak zwane sekwencje, czyli zestawy parametrów decydujących o tym, jaki typ informacji ma zostać uwidoczniony. Obrazy T1-zależne dobrze pokazują anatomię i tłuszcz, natomiast T2-zależne często lepiej uwidaczniają płyn i obrzęk.

W praktyce oznacza to, że ten sam narząd może wyglądać inaczej na różnych obrazach. To nie błąd aparatu, ale celowe wykorzystanie właściwości fizycznych protonów. Dodatkowe sekwencje, takie jak FLAIR, DWI czy SWI, służą do jeszcze bardziej szczegółowej oceny określonych zjawisk, na przykład zmian naczyniowych, krwawień, ograniczenia dyfuzji lub obecności produktów rozpadu krwi.

Skąd aparat „wie”, z którego miejsca ciała pochodzi sygnał?

Samo wykrycie sygnału protonów nie wystarczyłoby do zbudowania obrazu. Kluczową rolę odgrywają tu gradienty pola magnetycznego, czyli niewielkie, kontrolowane zmiany pola wzdłuż różnych osi. Dzięki nim częstotliwość i faza sygnału zależą od położenia w ciele.

Komputer odbiera ogromną liczbę takich danych i na ich podstawie rekonstruuje przekroje anatomiczne. Matematycznie jest to złożony proces, oparty między innymi na transformacji Fouriera. Dla pacjenta oznacza to tyle, że aparat zamienia sygnały atomowe w warstwowe obrazy o wysokiej rozdzielczości.

Dlaczego rezonans magnetyczny jest tak dobry do badania mózgu i tkanek miękkich?

Tomografia komputerowa bardzo dobrze pokazuje kości i szybko wykrywa wiele stanów nagłych, ale rezonans magnetyczny ma zwykle przewagę w obrazowaniu tkanek miękkich. Wynika to z wysokiego kontrastu między tkankami o różnej zawartości wody i tłuszczu.

W mózgu MRI pozwala odróżnić subtelne struktury anatomiczne i wykrywać zmiany, które w innych metodach są słabiej widoczne. Podobnie w przypadku więzadeł, łąkotek, rdzenia kręgowego czy mięśni. Badania kliniczne i wieloletnia praktyka diagnostyczna potwierdzają, że w wielu wskazaniach neuroobrazowych i ortopedycznych MRI jest metodą referencyjną lub jedną z najważniejszych.

Czy MRI pokazuje tylko budowę, czy także działanie organizmu?

Klasyczny rezonans magnetyczny służy przede wszystkim do oceny anatomii, ale nowoczesne techniki idą dalej. fMRI, czyli funkcjonalny rezonans magnetyczny, nie mierzy bezpośrednio aktywności neuronów, lecz pośrednio wykrywa zmiany utlenowania krwi związane z aktywnością mózgu. To przykład, jak bardzo diagnostyka obrazowa zbliżyła się do badania fizjologii.

Istnieją też techniki oceny przepływu płynów i krwi, perfuzji tkanek, dyfuzji cząsteczek wody oraz składu chemicznego niektórych obszarów. Wciąż jednak trzeba pamiętać o ograniczeniach interpretacyjnych. Na przykład sygnał fMRI jest pośredni i zależy od reakcji naczyniowej, a nie od samego wyładowania neuronu.

Najważniejsze informacje

Fakt	Wyjaśnienie	Co mówi nauka	Ciekawostka
MRI nie używa promieniowania jonizującego	Badanie opiera się na silnym polu magnetycznym i falach radiowych, a nie na promieniach X	To dobrze potwierdzony fakt fizyczny i jedna z głównych zalet tej metody obrazowania	Dlatego rezonans magnetyczny bywa mylony z tomografią, choć technicznie to zupełnie inne badania
Sygnał pochodzi głównie od protonów wodoru	Wodór jest obfity w wodzie i tłuszczach, więc jest obecny niemal w każdej tkance organizmu	Fizyka MRI od dekad wykorzystuje stabilne właściwości magnetyczne protonów	Ciało człowieka dostarcza własnego „materiału sygnałowego”, którego aparat nie musi wytwarzać
Różne tkanki wyglądają inaczej dzięki relaksacji T1 i T2	Protony w różnych środowiskach molekularnych wracają do stanu równowagi z inną szybkością	To podstawowy, dobrze opisany mechanizm kontrastu w rezonansie magnetycznym	Ten sam obszar ciała może wyglądać zupełnie inaczej na obrazach T1 i T2
MRI świetnie pokazuje tkanki miękkie	Wysoki kontrast między wodą, tłuszczem i strukturami komórkowymi ułatwia ocenę mózgu, mięśni czy więzadeł	Badania kliniczne i codzienna praktyka potwierdzają dużą przydatność MRI w neurologii i ortopedii	Małe uszkodzenia łąkotki lub rdzenia kręgowego mogą być lepiej widoczne niż w wielu innych metodach
Nie każdy może mieć MRI bez dodatkowej oceny	Niektóre implanty, ciała obce metaliczne lub szczególne urządzenia medyczne mogą być przeciwwskazaniem albo wymagać specjalnego trybu badania	Bezpieczeństwo zależy od rodzaju materiału, pola magnetycznego i dokumentacji urządzenia	Współcześnie wiele rozruszników i implantów jest projektowanych jako warunkowo zgodne z MRI
MRI może oceniać nie tylko anatomię	Specjalne techniki pokazują perfuzję, dyfuzję, przepływ oraz pośrednie wskaźniki aktywności mózgu	Dane z badań klinicznych i laboratoryjnych potwierdzają dużą wartość tych metod, choć interpretacja bywa złożona	fMRI nie „czyta myśli”, ale wykrywa zmiany związane z pracą określonych sieci mózgowych

Wyjątki, ograniczenia i różnice między ludźmi

Mimo ogromnych możliwości rezonans magnetyczny nie jest badaniem idealnym i nie w każdej sytuacji stanowi najlepszy wybór. Jego skuteczność zależy od badanego narządu, rodzaju podejrzewanej zmiany, jakości sprzętu, dobranych sekwencji oraz zdolności pacjenta do pozostania bez ruchu.

Najważniejszym ograniczeniem jest bezpieczeństwo związane z metalem i urządzeniami wszczepialnymi. Nie każdy metal reaguje tak samo, a wiele implantów jest dziś kompatybilnych warunkowo, lecz wymaga to sprawdzenia dokumentacji. Problem mogą stanowić także niektóre ciała obce, zwłaszcza w okolicy oka, oraz urządzenia elektroniczne.

Istnieją też różnice indywidualne. U dzieci badanie może być trudniejsze z powodu ruchu i konieczności dłuższego leżenia. U osób z klaustrofobią ograniczeniem bywa zamknięta przestrzeń aparatu, choć dostępne są rozwiązania organizacyjne i techniczne. U pacjentów z zaburzeniami rytmu serca, z bólem lub drżeniem jakość obrazów może spadać przez artefakty ruchowe.

W niektórych wskazaniach lepsza bywa tomografia komputerowa, zwłaszcza gdy potrzebna jest bardzo szybka ocena ostrego urazu lub zmian kostnych. W innych sytuacjach potrzebne jest użycie środka kontrastowego na bazie gadolinu. Dostępne dane wskazują, że kontrasty te są na ogół bezpieczne, ale ich zastosowanie wymaga uwzględnienia stanu nerek i konkretnego wskazania klinicznego.

Nie wszystkie nieprawidłowości widoczne w MRI oznaczają chorobę. Część zmian to warianty anatomiczne, ślady starzenia lub przypadkowe znaleziska bez większego znaczenia klinicznego. To ważne przypomnienie, że obrazowanie trzeba interpretować w kontekście historii medycznej i innych badań.

Mity i nieporozumienia

• MRI to to samo co tomografia komputerowa. Nie. To dwie różne techniki. Tomografia wykorzystuje promieniowanie rentgenowskie, a rezonans magnetyczny pole magnetyczne i fale radiowe.
• Rezonans magnetyczny „napromienia” organizm. To mit. Badanie nie używa promieniowania jonizującego.
• Im silniejszy magnes, tym zawsze lepsza diagnoza. Silniejsze pole może poprawiać niektóre parametry obrazu, ale nie rozwiązuje wszystkich problemów. Znaczenie mają też sekwencje, doświadczenie zespołu i właściwa interpretacja.
• MRI wykrywa każdą chorobę. Nie. To bardzo czułe narzędzie, ale nie jest wszechmocne i nie zastępuje wszystkich innych badań.
• Kontrast w rezonansie jest taki sam jak w tomografii. Nie. Środki kontrastowe stosowane w MRI i CT różnią się składem oraz profilem zastosowań.
• Głośne dźwięki aparatu świadczą o niebezpiecznym działaniu. Hałas pochodzi głównie od szybko przełączających się cewek gradientowych, a nie od „uszkadzania” tkanek.
• Funkcjonalny rezonans magnetyczny czyta myśli. To uproszczenie. fMRI bada pośrednie wskaźniki aktywności mózgu w warunkach eksperymentalnych lub klinicznych, ale nie interpretuje ludzkich myśli w prosty, jednoznaczny sposób.

Jak odkryto i rozwijano rezonans magnetyczny?

Korzenie MRI sięgają fizyki pierwszej połowy XX wieku. Badacze odkryli, że jądra atomowe w polu magnetycznym mogą absorbować i emitować energię fal radiowych, co nazwano jądrowym rezonansem magnetycznym, czyli NMR. Początkowo zjawisko to rozwijano głównie jako narzędzie chemiczne do badania budowy cząsteczek.

Przełom dla medycyny nastąpił wtedy, gdy naukowcy zrozumieli, że właściwości sygnału zależą od rodzaju tkanki i że można zakodować przestrzennie miejsce jego pochodzenia. Rozwój obrazowania był możliwy dzięki połączeniu fizyki, elektroniki, matematyki i informatyki. W kolejnych dekadach pojawiły się coraz szybsze sekwencje, lepsze magnesy nadprzewodzące i bardziej zaawansowane algorytmy rekonstrukcji.

Dzisiejsza wiedza pochodzi z wielu typów badań: podstawowych badań laboratoryjnych nad fizyką sygnału, badań technicznych nad konstrukcją aparatów, badań klinicznych porównujących skuteczność MRI z innymi metodami oraz badań obserwacyjnych oceniających wartość diagnostyczną w codziennej praktyce. W przypadku nowych technik, takich jak zaawansowane mapowanie ilościowe czy niektóre zastosowania sztucznej inteligencji, wyniki są obiecujące, ale część z nich nadal wymaga dalszego potwierdzenia i standaryzacji.

6–10 ciekawostek o rezonansie magnetycznym

• Aparat MRI zwykle zawiera magnes nadprzewodzący chłodzony do bardzo niskich temperatur, co umożliwia wytworzenie stabilnego, bardzo silnego pola magnetycznego.
• Najgłośniejszą częścią badania nie jest sam „magnes”, lecz cewki gradientowe, które szybko zmieniają pole magnetyczne i wprawiają elementy aparatu w drgania.
• Obraz MRI można uzyskiwać w wielu płaszczyznach bez konieczności zmiany pozycji pacjenta.
• Dyfuzyjny rezonans magnetyczny bywa szczególnie przydatny w diagnostyce świeżego udaru niedokrwiennego mózgu, ponieważ wykrywa zaburzenia ruchu cząsteczek wody w tkankach.
• W kardiologii MRI może oceniać nie tylko anatomię serca, ale też blizny pozawałowe, funkcję komór i niektóre cechy zapalenia mięśnia sercowego.
• Niektóre obrazy MRI są celowo „tłumione” dla sygnału tłuszczu lub wody, aby lepiej uwidocznić konkretne zmiany.
• Opisano pojedyncze przypadki odczuwania metalicznego smaku lub zawrotów głowy podczas badania, co wiąże się prawdopodobnie z oddziaływaniem silnego pola i ruchem w jego obrębie, ale zjawisko to nie jest typowe.
• Rezonans magnetyczny piersi, prostaty lub wątroby może dostarczać informacji trudnych do uzyskania innymi metodami, zwłaszcza gdy trzeba ocenić tkanki miękkie i unaczynienie.
• Badania nad ultrawysokopolowymi skanerami dostarczają bardzo szczegółowych obrazów, ale ich zastosowanie kliniczne jest bardziej ograniczone niż standardowych systemów.

FAQ

Czy rezonans magnetyczny jest bezpieczny dla organizmu?

W większości standardowych zastosowań tak, ponieważ nie wykorzystuje promieniowania jonizującego. Bezpieczeństwo zależy jednak od obecności implantów, urządzeń medycznych i innych indywidualnych czynników, dlatego przed badaniem przeprowadza się kwalifikację.

Dlaczego podczas MRI trzeba leżeć nieruchomo?

Obrazy powstają przez zbieranie sygnałów z wielu kolejnych pomiarów. Ruch ciała może zaburzać kodowanie przestrzenne sygnału i prowadzić do rozmycia lub artefaktów, czyli zniekształceń obrazu.

Czemu rezonans magnetyczny jest taki głośny?

Hałas wynika głównie z pracy cewek gradientowych, które bardzo szybko zmieniają pole magnetyczne. Powoduje to drgania mechaniczne elementów aparatu, dlatego stosuje się ochronę słuchu.

Czy rezonans magnetyczny wykrywa nowotwory?

MRI może bardzo dobrze uwidaczniać wiele zmian nowotworowych i pomagać w ocenie ich zasięgu, ale nie każdy nowotwór wygląda tak samo i nie każdą zmianę da się rozpoznać wyłącznie na podstawie obrazu. W wielu sytuacjach potrzebne są też inne badania, w tym histopatologia.

Jaka jest różnica między MRI a RTG?

RTG i tomografia komputerowa wykorzystują promieniowanie rentgenowskie, a MRI nie. Rezonans zwykle lepiej pokazuje tkanki miękkie, natomiast RTG i CT są szczególnie przydatne między innymi w ocenie kości i niektórych stanów ostrych.

Czy kontrast w rezonansie jest zawsze konieczny?

Nie. Wiele badań wykonuje się bez kontrastu. Gdy jest potrzebny, służy zwykle do lepszego różnicowania tkanek, oceny unaczynienia lub aktywności niektórych zmian.

Czy metal w ciele zawsze wyklucza rezonans magnetyczny?

Nie zawsze. To zależy od rodzaju metalu, jego położenia oraz od tego, czy dany implant lub urządzenie zostały uznane za zgodne lub warunkowo zgodne z MRI. Potrzebna jest indywidualna ocena.

Czy MRI może pokazać, jak pracuje mózg?

Tak, ale tylko w pewnym sensie. Funkcjonalny rezonans magnetyczny pokazuje pośrednie zmiany związane z przepływem i utlenowaniem krwi, a nie bezpośredni zapis pracy pojedynczych neuronów. To bardzo użyteczne narzędzie badawcze i kliniczne, ale ma swoje ograniczenia interpretacyjne.
